梅花螺丝选型要点T号头型材质镀层扭矩工况适配指引

2026-11-11 15:55:26
0次

梅花螺丝选型要点T号头型材质镀层扭矩工况适配指引

梅花螺丝(Torx)依靠内梅花槽传递扭矩,相比十字螺丝不容易打滑、崩槽,扭矩承载更稳定,大量用于电子、汽车、新能源钣金、模组装配、自动化锁付产线。选型需要结合T号规格、头型、材质、表面镀层、锁紧扭矩、使用环境综合匹配,下面逐项说明适配规范。

一、T号(梅花槽规格)选型

梅花槽以T+数字标识,数字越大,槽体尺寸越大,可承受扭矩越高,要和配套批头一一对应,不能混用。

常用规格:T5、T6、T8、T10、T15、T20、T25、T30。

T5、T6:小型件,PCB组件、小型连接器、小家电外壳、消费电子内部紧固,扭矩偏小,适合薄塑胶、薄板。

T8、T10:工控板、电源模组、储能小配件、汽车内饰塑料件,自动化锁付高频规格。

T15、T20、T25:钣金、铝型材、新能源壳体、车载结构件,扭矩承载区间大,是工业装配主力规格。

T30:重型钣金、支架、底盘部件,承载大扭矩,多用于金属厚件紧固。

选型注意:槽号匹配批头,选用标准Torx批头;防盗梅花(带芯柱)要单独选用防盗批头,普通梅花批头无法使用。同时预留空间,确认装配位置是否有足够空间放入批头,狭小空间优先选短批头、弯头批头。

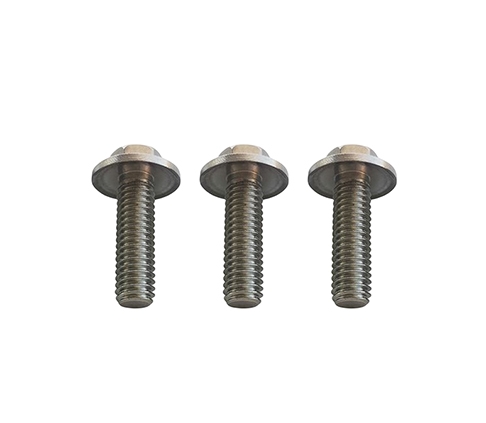

梅花螺丝

二、头型选型适配

1.沉头(countersunk):螺丝锁紧后头部沉入工件表面,表面平整无凸起,适合外观面、盖板、钣金贴合面,工件需要预先打沉孔。塑胶件选用沉头时控制锁付扭矩,防止压裂塑胶。

2.盘头(圆头):头部圆形凸起,接触面积大,压力分散,适合不需要沉孔的薄板、塑胶壳体,不容易压塌塑胶,电子模组使用较多。

3.大扁头(薄头):头部直径大、厚度薄,压紧面更广,适合软质材料、发泡垫片、薄塑胶,降低单位面积压强,减少压痕。

4.外六角梅花、圆柱头梅花:刚性强,适合高扭矩、重型结构、工装夹具,新能源机架、金属支架常用。

三、材质选型

1.碳钢(1018、10B21、4.8级、8.8级):成本低,强度可选,适合室内干燥环境、普通钣金、家电装配;防锈能力弱,须配合表面处理。8.8级碳钢强度更高,适合需要较大锁紧力的金属结构。

2.不锈钢SUS304:防锈能力优良,盐雾环境、潮湿车间、户外配件优先选用;韧性好,不容易脆断,但是硬度偏低,大扭矩工况有滑牙风险。

3.不锈钢SUS316:耐酸碱、高盐雾,海边设备、涉水部件、储能户外机柜使用,成本更高。

4.合金钢(12.9级):高强度、高抗拉,抗震动,车载底盘、动力组件、需要长期抗松脱的结构件;热处理后硬度高,防锈差,需要配套镀层。

四、镀层选型指引

1.蓝白锌:基础防锈,盐雾一般8~24h,室内干燥家电、普通钣金,性价比高,不适合潮湿环境。

2.彩锌(五彩锌):盐雾48~120h,防锈优于蓝白锌,工控、新能源室内模组常用。

3.黑锌/发黑:外观黑色,防锈一般,多用于工装、内部非外观件,注意发黑层耐磨差。

4.镀镍:镀层均匀,外观光亮,耐轻微腐蚀,适合电子件,导电稳定,不容易污染PCB。

5.达克罗:高盐雾,耐温,适合车载、户外结构件,抗震动,盐雾可达500h以上。

6.无镀层不锈钢:直接使用,适合洁净、食品相关、不允许镀层析出的场景,成本偏高。

有防松需求时,可在螺纹做预涂耐落胶(点胶防松),分低强度、中强度、高强度,塑胶件选低强度,金属长期震动工况选中高强度。

五、扭矩匹配指引

扭矩是选型核心,扭矩偏小会松动,扭矩过大造成槽口崩裂、塑胶压裂、螺纹滑牙。参考适配原则:

塑胶壳体(ABS、PC):低扭矩,T5~T10,轻锁,避免壳体开裂,优先盘头、大扁头。

铝件、铝合金壳体:中等扭矩,T10~T20,铝合金螺纹容易滑牙,扭矩上限严格管控。

普通冷轧钢板:T15~T25,扭矩区间适中,8.8级碳钢、304不锈钢都可适配。

厚钢板、合金钢支架:T25、T30,选用12.9级合金钢,承受高扭矩。

自动化锁付场景,选型时要和电批、伺服拧紧机匹配扭矩范围,优先让工作扭矩落在电批量程中间段,不要靠近量程上限。同规格螺丝,不锈钢允许扭矩低于同等级碳钢。

六、工况适配总结

1.消费电子、PCB、塑胶外壳:T5-T8,盘头/沉头,SUS304或镀镍碳钢,低扭矩。

2.工控电源、储能室内模组、钣金壳体:T10-T20,盘头/沉头,彩锌碳钢或304不锈钢,可选预涂防松胶。

3.汽车内饰、车载零部件:T15-T25,达克罗或彩锌,抗震动,优先搭配防松方案。

4.户外、潮湿、海边设备:SUS316或者达克罗镀层,加长盐雾要求。

5.工装夹具、重型机架:T20-T30,12.9级合金钢圆柱头梅花螺丝。

七、配套注意事项

1.牙距、牙型:自攻牙用于塑胶、薄板;机牙用于配套螺母、预埋铜套。

2.防拆需求:选用带柱防盗梅花螺丝,配套管控专用批头。

3.自动化锁付:优先选头部公差稳定、槽型饱满的批次,减少批头对位打滑、浮锁不良。

4.温差大、持续震动工况:除了镀层,增加螺纹防松结构,降低长期使用松动风险。
